Одноструйные и многоструйные счетчики воды

В целом ряде статей мы вскользь упоминали о многоструйных счетчиках воды, в которых поток, прежде чем попасть на крыльчатку или турбинку, разбивается на несколько струй. Как это делается и к чему это приводит, мы и рассмотрим в данной статье.

В одноструйных счетчиках поток воды как единое целое направляется по касательной к крыльчатке, заставляя ее вращаться.

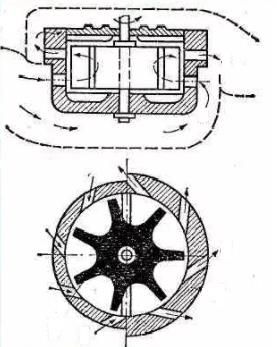

Схема одноструйного счетчика воды (вид сверху)

При этом ось крыльчатки испытывает неравномерное силовое воздействие – всегда большее со стороны входа и меньшее – на выходе потока. В результате это приводит к быстрому износу подшипника оси и ухудшению точности показаний за счет турбулентности потока.

В многоструйных счетчиках воды крыльчатка (или турбинка) находится внутри специального направляющего устройства, разбивающего весь поток на несколько струй. При этом подвод и отвод воды разделены друг от друга, находясь в двух отдельных горизонтальных плоскостях.
